185kw安川變頻器維修無顯示故障案例分享
來源：昌昇自動化時間：2021-11-19

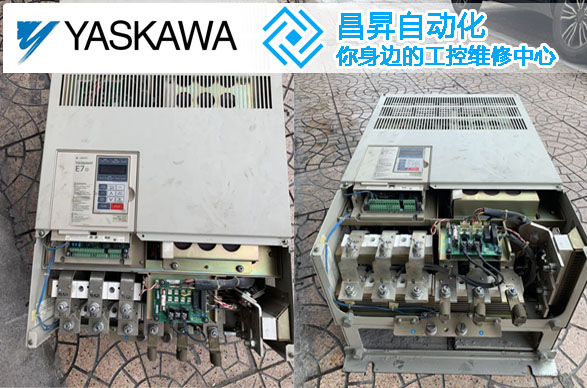

前兩天接了個大家伙，一個185kw安川變頻器維修的單子，客戶說變頻器無顯示怎么回事，我們就來分析下無顯示的問題點和該故障的維修過程。
無顯示安川變頻器維修我司的流程是這樣的，拿到之后不上電，先用萬用表檢測模塊各部位有沒有明顯故障，像短路、燒壞、鼓包等。安川變頻器維修中心下面來介紹一下模塊好壞的測量，其實模塊好壞客戶完全可以自己檢測。
大家都知道，模塊成本是比較高的，所以很多安川變頻器維修同行報價就說模塊壞，客戶也沒辦法。
因?yàn)闆]法判斷，客戶只能叫維修公司把換的舊模塊也發過來，這其實沒什么用，做維修的，壞模塊多的是，這只是說個例，當然維修時模塊壞的情況也是很多的。
安川變頻器維修時判斷極性首先將萬用表?yè)茉陔娮?K擋，用萬用表測量時，若某一極與其它兩極阻值為無窮大，調換表筆后該極與其它兩極的阻值仍為無窮大，則判斷此極為G柵極。
其余兩極再用萬用表測量，若測得阻值為無窮大，調換表筆后測量阻值較小。在測量阻值較小的一次中，則判斷紅表筆接的為C集電極：黑表筆接的為E發射極。
判斷模塊好壞將萬用表?yè)茉?0K電阻檔，用黑表筆接 IGBT的集電極，紅表筆接 IGBT 的發時極，此時萬用表的指針在零位。
用手指同時觸及一下柵極和集電極，這時IGBT被觸發導通，萬用表的指針擺向阻值較小的方向，并能站們指示在某一位置。然后再用手指同時觸及一下柵極和發射極，這時IGBT被阻斷，萬用表的指針回零，此時即可判斷 IGBT 是好的。
如果模塊是好的，也沒有短路，185kw安川變頻器維修我們會把線路板一塊一塊都拆下來，檢查各個線路板，上電測量各電路板有沒問題，這樣不會把故障擴大，也好分析。
