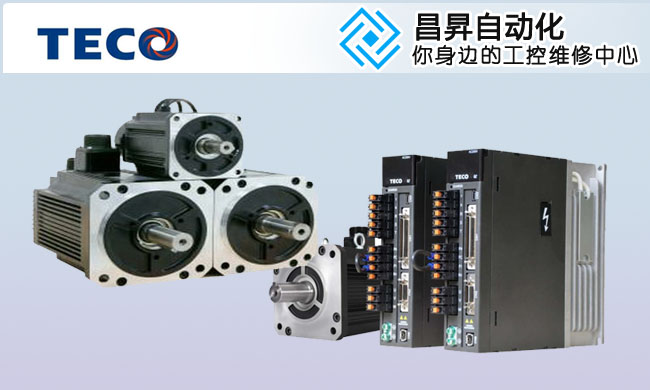

東元伺服電機短路故障修理
來源：昌昇自動化時間：2021-10-19
東元伺服電機短路故障修理檢測措施:
以下是一些運用電表或兆歐表東元電機電路進行毛病排除的基本原理。此進程將向您展現如何測驗東元伺服電機繞組，電纜或斷路中的短路。在開端測驗之前，請將電源轉至機器，然后從驅動器端斷開三相伺服電機線。目視承認電纜沒有問題，然后開端測驗。
1.測驗東元伺服電機接地短路:
運用歐姆表:斷開機器的電源和放大器。查看T1，T2和T3的三根電線（三相)）是否都接地線。讀數應該是無限的，如果為零或讀取任何連續性，則說明伺服電機或電纜有問題。為此，請斷開電纜并別離查看。讓兩頭的導線都沒有碰到任何東西，包括其他導線。大多數伺服伺服電機的短路都可以用至少到達10兆歐的常規質量計來預備。運用兆歐表，斷開機器的電源。查看T1，T2和T3的三根電線（三相）是否都接地線。讀數應在600-2000兆歐之間。大多數短路將低于20兆歐。進行讀數時，請注意不要接觸導線或電線，由于它或許會導致過錯的讀數。每伏特的輸入功率應有大約1000歐姆的電阻，但這不是標準規矩。如果是230meg到600meg，則電纜或許會變質。
⒉測驗東元伺服電機繞組的開路或短路故障:
運用歐姆表∶斷開機器的電源。將儀表放在歐姆上并測驗T1至T2，T2至T3和T1至T3。該范圍應在0.3到2.0歐姆之間，大多數應在0.8歐姆左右。如果為零，則兩相之間短路。如果是開路，則讀數將是無限的或遠高于2,000歐姆。電纜和插頭注意事項:一般，伺服電機電纜上的連接器會在其間注入冷卻液。您可以將其曬干以進行重新測驗，如果依然很差，則入件中會呈現燒傷痕跡并形成輕微的短路，因此需要替換它們。如果是東元伺服電機，請查看電刷。應該有3-4個圓形蓋，以在伺服電機周圍取下。在這些下方有一個帶有方形塊(刷子）的繃簧。查看剩下多少，或許需要替換。
