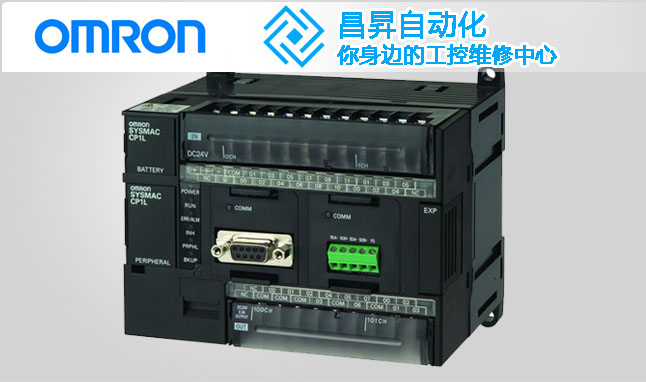

歐姆龍plc故障維修實例分析
來源：昌昇自動化時間：2022-03-12
可解決歐姆龍PLC常見故障維修：電源指示燈不亮，輸出端沒有輸出，輸入端不能控制，報錯，程序錯亂，不能通信等；
歐姆龍PLC維修：SRM系列、CP1H系列、、CPM1A系列，CPM2A系列，CQM1系列，C200H系列，C200HS系列，C200Ha系列，C1000H系列，C2000H系列、C28P系列，SP10系列；
歐姆龍PLC常見故障有哪些？存儲器異常、CPU異常、輸入/輸出單元異常、擴展單元異常、不執行程序等；現在跟大家介紹下歐姆龍PLC常見故障以及一則歐姆龍PLC維修案例：
歐姆龍PLC常見故障如下：
1、存儲器異常：
存儲器異常報警時，如果是程序存儲器的問題，通過重新編程后還會再現故障。這種情況可能是噪聲的干擾引起程序的變化，否則應更換存儲器。
2、CPU異常：
CPU異常報警時，應檢查CPU單元連接于內部總線上的所有器件。具體方法是依次更換可能產生故障的單元，找出故障單元，并作相應處理。
3、輸入/輸出單元異常、擴展單元異常:
發生這類報警時，應先檢查輸入/輸出單元和擴展單元連接器的插入狀態、電纜連接狀態，確定故障發生的某單元之后，再更換單元。
4、不執行程序 ： 一般情況下可依照輸入---程序執行---輸出的步驟進行檢查
蘇州一臺歐姆龍PLC，上電后不顯示了，通常不顯示不是CPU壞，往往就是開關電源壞了。經檢查為開關電源損壞。壞的元件有，保險絲；電源模塊IC；其中有幾個電容容易壞， 其中C12緊靠著電源模塊的散熱片安裝，天長日久以后，其內部的電解液受熱蒸發，逐步干涸。而C12從表面上看不出異常，在線測量也不短路。
如果拆下，測其容量僅剩幾微法，為原容量的十分之一了。電源模塊原來取用的是平穩的電流，電容失容后，回路電流就有些波起浪涌了。這一下電源模塊受不了了，擊穿短路順理成章。F11當然也臣從君命，一塊玩完。C12的失容現象，暴露了該電源在結構布局上的不合理——電解電容不能緊靠散熱片安裝。
