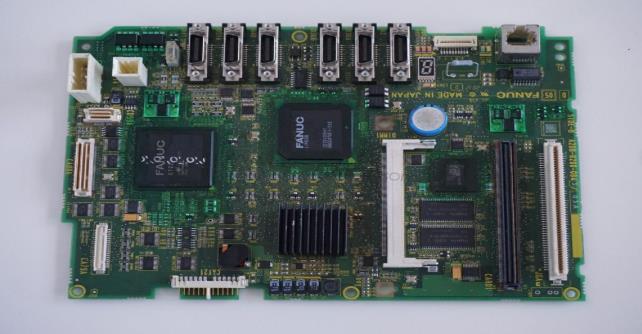

FANUC機械手電路板維修之電阻法測試
來源：昌昇自動化時間：2022-02-06
電阻法
電阻是各種電子元器件和電路的基本特征，利用萬用表測量電子元器件或Fanuc機器人電路各點之間電阻值來判斷故障的方法稱為電阻法。
測量電阻值，有 “在線”和“離線” 兩種基本方式。
“在線”測量，需要考慮被測元器件受其他并聯支路的影響，測量結果應對照原理圖分析判斷。
“離線”測量需要將被測元器件或電路從整個電路或印制板上機器人電路板維修脫焊下來，操作較麻煩但結果準確可靠。
用電阻法測量機器人電路板維修集成電路，通常先將一個表筆接地，用另一個表筆測各引腳對地電阻值，然后交換表筆再測一次，將測量值與正常值（有些維修資料給出，或自己積累）進行比較，相差較大者往往是故障所在。（不一|定是集成電路壞?。?/span>
電阻法對確定開關、接插件、導線、印制板導電圖形的通斷及電阻器的變質，電容器短路，電感線圈斷路等故障非常有效而且快捷，但對晶體管、集成電路以及電路單元來說，一般不能直接判定故障，需要對比分析或兼用其他方法，但由于電阻法不用給電路通電，可將檢測風險降到zui小，故一般檢測采用。
注意
（1）使用電阻法時應在線路斷電、大電容放電的情況下進行，否則結果不準確，還可能損壞萬用表。
（2）在檢測低電壓供電的集成電路（5V）時避免用指針式萬用表的lOK檔。
